PHAENON XS

High-end Farb-Laserprojektoren

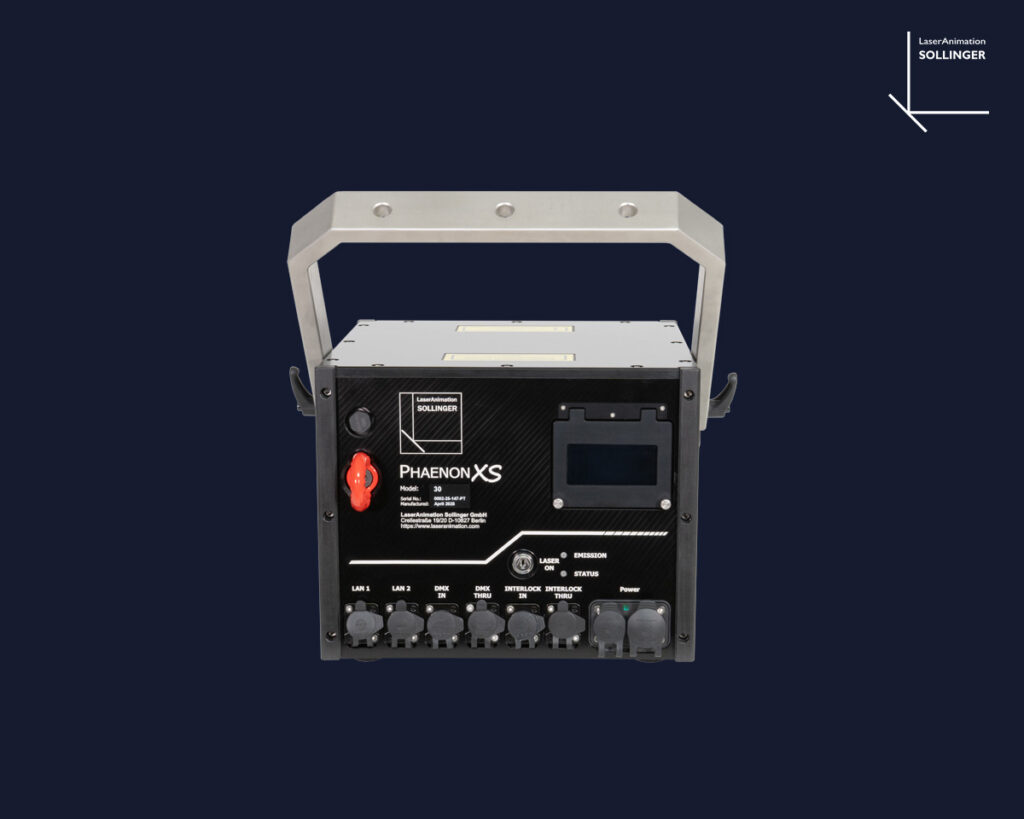

PHAENON XS

High-end Farb-Laserprojektoren

Geräte der PHAENON XS Serie sind high-end Farb-Laserprojektoren für professionelle Anwendungen. Der PHAENON XS 15 und der PHAENON XS 30 bieten 15 bzw. 30 Watt garantierte optische Ausgangsleistung an den Lasermodulen und mindestens 13 bzw. 26,5 Watt an den Laseraustritten.

Modulares Lasersystem mit von LaserAnimation gefertigten roten, blauen sowie grünen kombinierten Laserdioden-Modulen.

Alle Laserfarben werden zu einem fokussierten Strahl hoher Intensität kombiniert. Im Laserprojektor ist das intelligente LaserAnimation Sollinger Mainboard integriert, wodurch dem Laseroperator eine Vielzahl an Ansteuer- und Setting-Möglichkeiten (z.B. über die LA.toolbox) bzw. Übertragungsoptionen (wie etwa AVB) zur Verfügung stehen. Eine FB4 Karte ist standardmäßig im Projektor integriert.

Hochwertige optische Komponenten zur Strahlformung, Strahlkombination und Fokussierung sowie deren fachmännische Anordnung und Einrichtung garantieren einen scharfen, präzisen Strahl mit homogenem Strahlprofil und geringer Divergenz auch über längere Entfernungen.

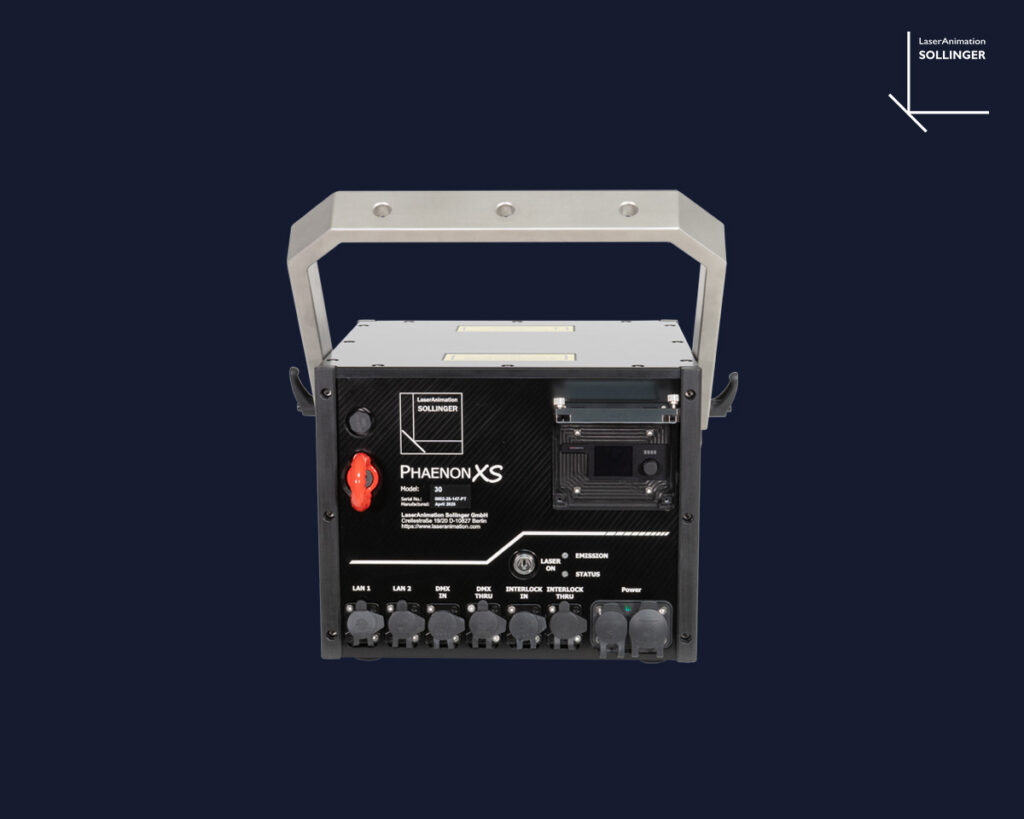

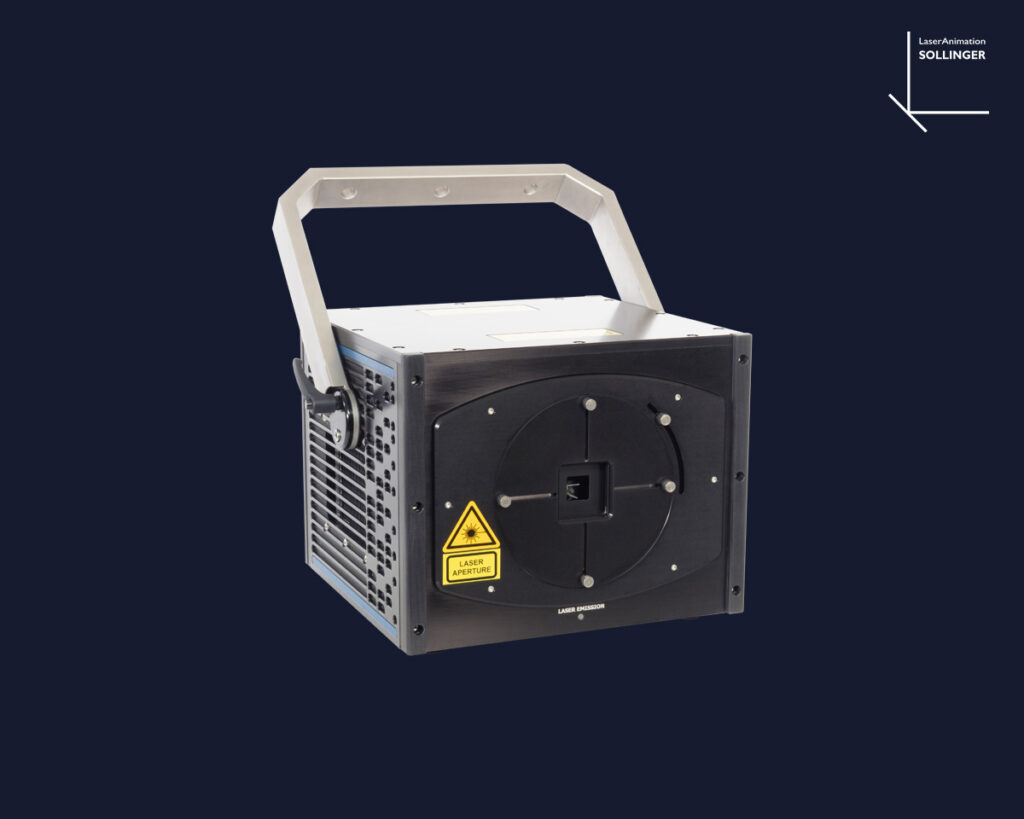

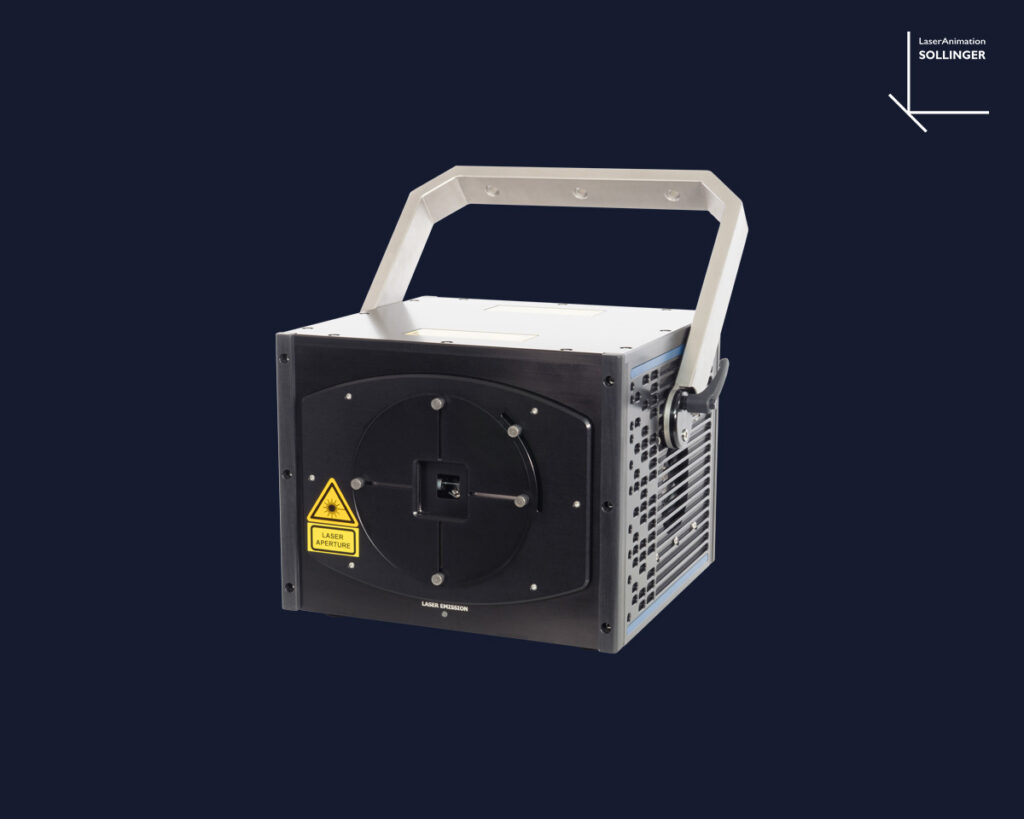

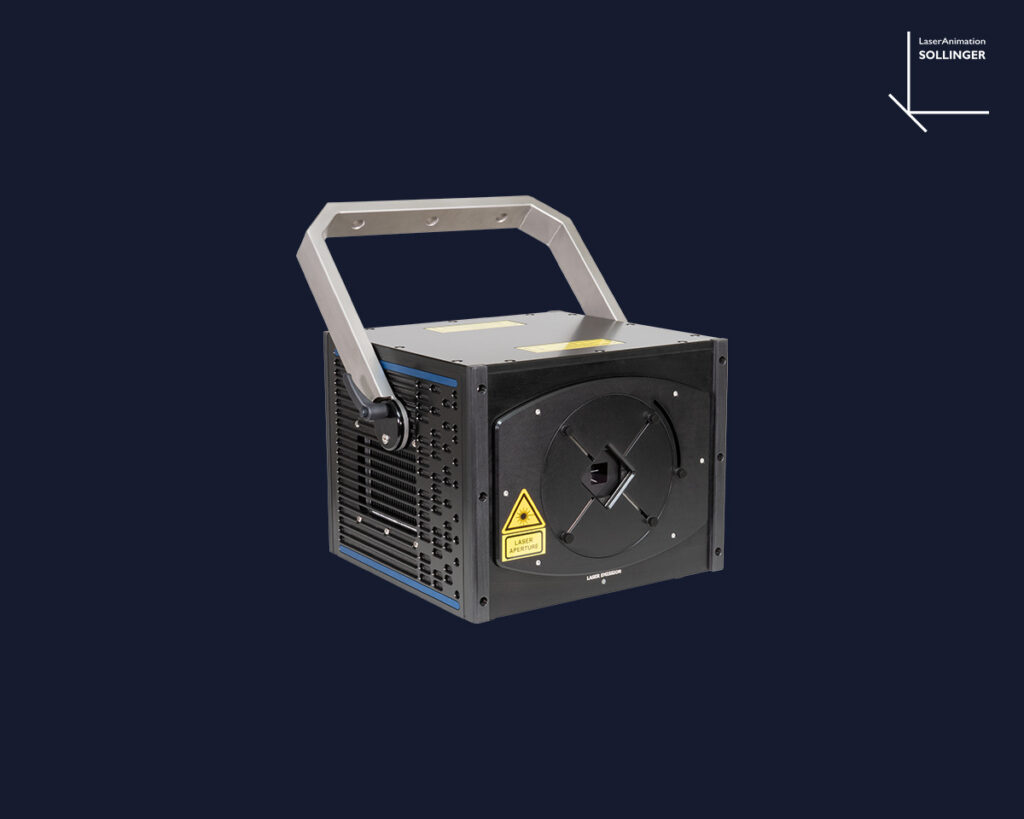

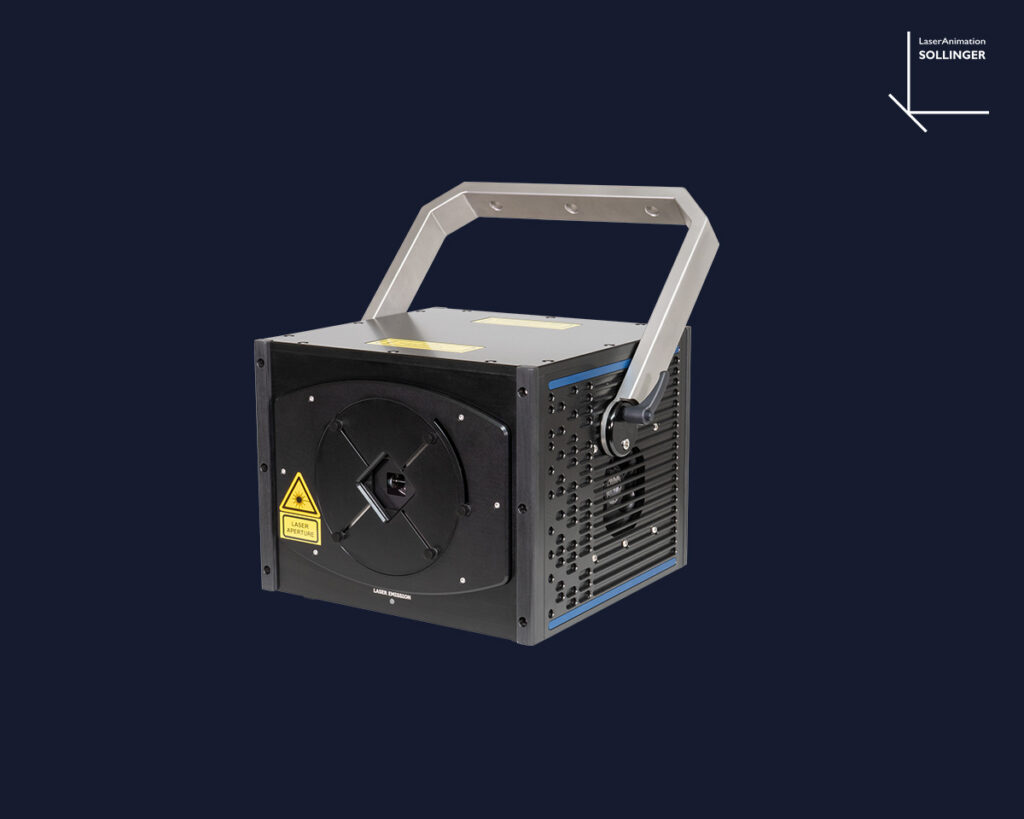

Das Gehäuse der PHAENON XS Serie ist mit gerade einmal 28,9 x 29,6 x 23,3 cm äußerst kompakt und eignet sich dadurch sehr gut für den Transport, wie auch für die Installation.

Ausstattung

	Guaranteed optical output*	Minimum power*	R 637 nm	G 525 nm	B 455nm
XS 15	15 W	13 W	4.5	6.6	6
XS 15 CT	15 W	13 W	4.5	6.6	6
XS 30	30 W	26.5 W	9	13.2	12
XS 30 CT	30 W	26.5 W	9	13.2	12
	* at laser module	* at aperture

Betriebsmodi

AVB / TSN Schnittstelle zum Streamen von ILDA Daten via Ethernet
AIFF Player-Funktion
Stand-Alone Player
DMX / Art-Net
Steuerungssoftware „LA.toolbox“ für PC oder MAC inklusive

Scanner

Standard: 45kpps an 8°
Optional: CT-6210 Scanner mit der bewährten Turboscan XD-Treiberelektronik von LaserAnimation für exzellente Projektionsqualität Scangeschwindigkeit: 60 kpps at 8°, maximaler Projektionswinkel: 60°, Reaktionszeit (2° opt. Step): < 0,2 ms

Divergenz*

0.7 mrad

Strahldaten

5 mm

Abmessungen

L 28,9 cm x B 29,6 cm x H 23,3 cm

Gewicht

20 kg

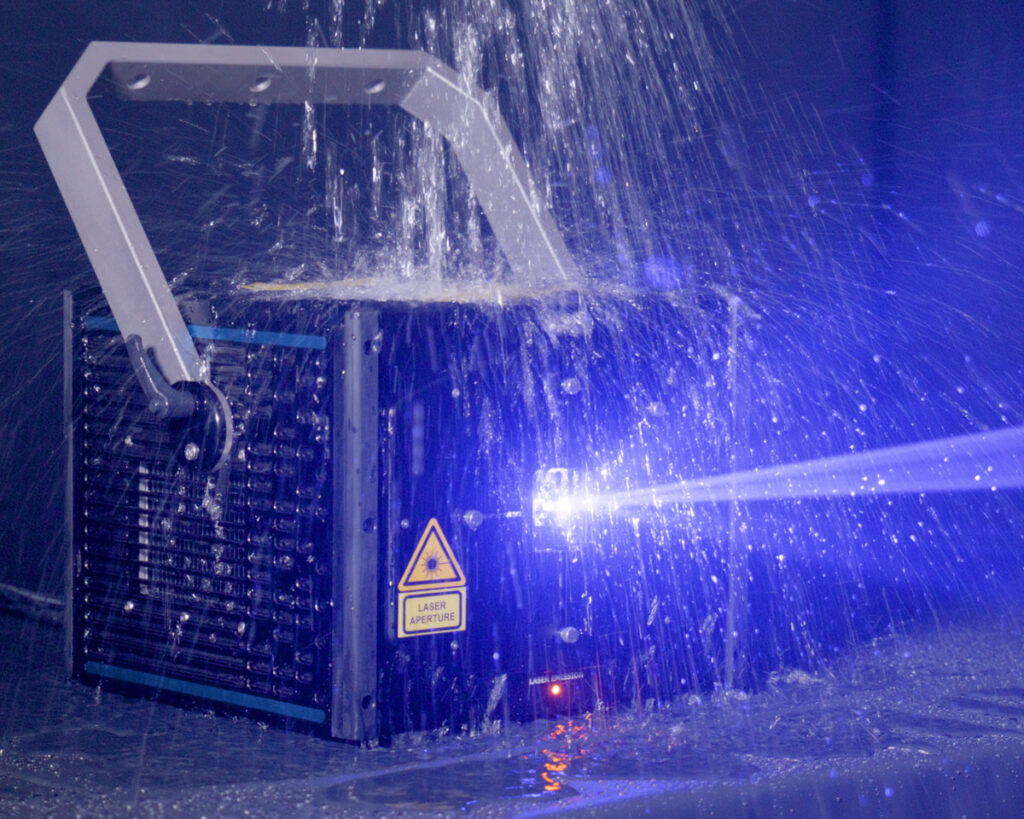

IP Rating

65

Lieferumfang

LA.toolbox, Stromkabel, Bedienungsanleitung, Interlock Stecker, Schlüssel

*FWHM modellabhängiger Durchschnittswert

Eigenschaften

Modulares Lasersystem mit von LaserAnimation gefertigten roten, blauen sowie grünen kombinierten Laserdioden-Modulen
Laserdioden-Treiber „LDT triple“
Hochleistungsscanner mit 45kpps an 8° und einem maximalen Scanwinkel von 50°
optional CT-6210 Scanner mit der bewährten Turboscan XD-Treiberelektronik – 60 kpps at 8°, max 60°, reaction time (2° opt. Step): < 0,2 ms
AVB Schnittstelle zum Streamen von ILDA Daten via Ethernet
Pangolin FB4
Integriertes intelligentes LaserAnimation Sollinger Mainboard
Steuerung mittels „LA.toolbox“ Software (im Lieferumfang)
- Elektronische Maske
- Farbkorrektur
- DGC (Digital Geometric Correction)
- Laser Disable
Ultraleicht & kompakt
LA.brush optional

Sie sehen gerade einen Platzhalterinhalt von Youtube. Um auf den eigentlichen Inhalt zuzugreifen, klicken Sie auf die Schaltfläche unten. Bitte beachten Sie, dass dabei Daten an Drittanbieter weitergegeben werden.

Mehr Informationen

Inhalt entsperren Erforderlichen Service akzeptieren und Inhalte entsperren

Anwendungsbeispiele

PHAENON Laserprojektoren sind seit Jahren in der Branche bekannt für ihre ausgezeichnete Qualität, die außerordentliche Zuverlässigkeit, garantierte Sicherheit und den hohen Bedienkomfort. Deshalb sind sie bei zahlreichen renommierten Unternehmen aus dem Event- und Veranstaltungsbereich erste Wahl bei umfangreichen Installationen mit Laser.

PHAENON Mainboard Produktdetails

Elektronische Maske

Diese Sicherheitstechnologie ermöglicht es, in einem Grafikeditor Bereiche zu definieren, die bei Laserprojektionen geschützt werden sollen, z.B. dort wo Videoprojektoren stationiert sind.
Ähnlich wie bei einem vektorbasierten Grafikprogramm kann im Editor eine Maske aus geometrischen Formen (Polygone, Kreise und Rechtecke) erstellt und für jede dieser Formen können individuell Sicherheitsparameter festgelegt werden.

Farbkorrektur

Über die integrierte Farbekorrektur können die Farbkanäle mit einer Auflösung von 24 bit von 0% bis 100% eingestellt werden. Mit „White“ wird die Leistung für jede Laserquelle berechnet und entspricht True White D65. Mit der Funktion „Advanced“ können Verzögerungen der Dioden mit einer Auflösung von 5.2 µs eingestellt werden.

DGC Mapping

Digital Geometic Correction

Mit Digital Geometric Correction kann das projizierte Bild einfach digital korrigiert werden.
Sechzehn geometrische Korrekturen können eingestellt werden. Für jede Korrektur kann der DGC Input und Output einzeln geändert werden und das Laserbild kann sogar für die Projektion auf ungewöhnlichen Projektionsflächen geometrisch angepasst werden.

Zum Beispiel:
Eine unebene Projektionsfläche besteht aus zwei zueinander im Winkel stehenden Flächen. Eine Seite des Projektionsbildes, des DGC Inputs, soll auf die linke Fläche, die andere Seite auf die Recht projiziert werden.
Zuerst wird der Bereich des DGC Inputs ausgewählt, der auf der Projektionsfläche zu sehen sein soll. Anschließend wird der DGC Output so korrigiert, dass das Projektionsbild korrekt auf der Projektionsfläche dargestellt wird.

Der Laser Disable Button ist ein spezieller Sicherheitsknopf um die Laserausgabe über Ethernet zu unterbrechen. Der Laser Disable Button kann einfach in das Netzwerk integriert und konfiguriert werden. Der Status von bis zu vier verschiedenen Laser Disable Buttons kann über die Einstellungen des PHAENON überwacht werden.

Zubehör und Upgrades

Als Zubehör direkt auf die Anfrageliste

Laser Disable Button LAN

Sicherheitsknopf zum Unterbrechen der Laserausgabe

Als Zubehör direkt auf die Anfrageliste

USB2AVB

Digitales Netzwerkprotokoll

Als Zubehör direkt auf die Anfrageliste

ILDA2AVB

Digitales Netzwerkprotokoll

Als Zubehör direkt auf die Anfrageliste

RTI COCOON Climate Housing

Outdoorklimagehäuse

LA.toolbox Software

Mit dieser intuitiven Software ist es möglich, wichtige Funktionen des Laserprojektors (modellabhängig) zu kontrollieren und Betriebswerte anzupassen. Die LA.toolbox gibt es als PC Version und Mac-Version. Beide werden zu jedem Laserprojektor mitgeliefert und stehen zusätzlich zum Download zur Verfügung.

Eine Start-Oberfläche für alle verbundene Projektoren

Sämtliche Funktionen, Parameter / Anzeigen von allen verbundenen Lasersystemen können mit einer „LA.toolbox“ Oberfläche über das Ethernet kontrolliert werden.

Mit dem „Disable All“ Button kann die Laserausgabe an allen verbundenen Geräten sofort unterbrochen werden. Das ist bei einer umfangreichen Installation mit mehreren Laserprojektoren eine wichtige Sicherheitsforderung.

Übersichtliche Oberfläche zur Steuerung jedes einzelnen Projektors

Umfassende Einstellungen der Projektion

Für sämtliche Anpassungen der Projektion steht ein Testbild zur Verfügung, das die vorgenommenen Einstellungen für

horizontale, vertikale Größe,
Invertierung,
Positions-Offsets,
Trapezkorrektur und
Rotation

sofort visualisiert. Die Anpassungen können im Projektions-Menü exakt mit Slidern vorgenommen und in drei verschiedenen Transformations-Settings gespeichert werden.

Komfortable "Timer Settings"

Ein Timer ermöglicht es, den Status des Lasers zu einer bestimmten Zeit zu verändern, z. B. dass der Laser vom „Run“ in den „Standby“ Modus wechselt.
Mit Drop-Down-Menüs kann man die Zustände, die das Gerät beim Auslösen eines Timers einnehmen soll, auswählen und das Datum bzw. einen Datumsbereich (von / bis), die Uhrzeit sowie einen oder mehrere Wochentage angeben. Bis zu 6 Timer können konfiguriert werden.

ILDA Settings

Status Settings

Für den Laserbetrieb gibt es vier auswählbare Laserstati:
„Shutdown“ I „Standby“ I „Test 10%“ I „Run“.

Im „Shutdown“-Modus sind die Treiber abgeschaltet und die Temperaturregelung ist nicht aktiv. Dadurch wird erheblich Energie eingespart.

Im „Standby“ werden die Laserquellen nicht bestromt, was ebenfalls Energie spart.
Im Gegensatz zum „Shutdown“ werden sie jedoch auf Betriebstemperatur gehalten. Das hat den Vorteil, dass aus dem „Standby“ ein schnelles Umschalten in den „Run-Modus“ möglich ist.

Vorteilhaft ist, dass man eine „Shutdown“ bzw. „Standby“-Automatik aktivieren kann. Dabei wechselt der Laser in einen der beiden Betriebsmodi, wenn über einen bestimmten, einstellbaren Zeitraum kein ILDA-Signal anliegt (z. B. am Ende einer Show). Das Gerät benötigt so weniger Strom und kühlt besser ab.

Climate Status

Detaillierte Informationen über die integrierten Laserquellen

Electronic Masking - Lasersicherheit in einer neuen Dimension

Diese Sicherheitstechnologie ermöglicht es, in einem Grafikeditor Bereiche zu definieren, die bei Laserprojektionen geschützt werden sollen, z.B. dort wo Videoprojektoren stationiert sind.
Ähnlich wie bei einem vektorbasierten Grafikprogramm kann im Editor eine Maske aus geometrischen Formen (Polygone, Kreise und Rechtecke) erstellt und für jede dieser Formen können individuell Sicherheitsparameter festgelegt werden.

Zwei verschiedene Masken-Funktionen stehen zur Verfügung:

1. Electronic Mask

Diese wichtige Funktion ermöglicht es, die Laserausgabe für bestimmte Bereiche einzuschränken. Für jede im Editor erstellte Form kann die Intensität der Laserstrahlung im Bereich von 0 – 100% reguliert werden. Es lassen sich so definierte Scanbereiche, z. B. im Publikumsraum oder Areale wo sich optisches Equipment (Videobeamer, Kameras) befindet, korrekt schützen.
Der große Vorteil dieser im Projektor konfigurierten Maske gegenüber einer mit einem Showcontroller erstellten Maske ist, dass evtl. Programmierfehler beim Editieren der Show diese Maske nicht außer Kraft setzen. Sie bietet Lasershowproduzenten damit wesentlich mehr Sicherheit!

2. Safety Mask

Aus Sicherheitsgründen ist in jedem Laserprojektor eine Scanner-Sicherheitsschaltung zum Schutz des Publikums integriert. Diese Schaltung ermittelt die Summe der Geschwindigkeiten für die horizontale und vertikale Ablenkung des Strahls und vergleicht diese mit der vorgegebenen Mindestgeschwindigkeit.
Ist die Strahlgeschwindigkeit geringer als die Mindestgeschwindigkeit bzw. steht der Strahl ganz still, unterbricht diese Schaltung den Laserstrahl.

Ein stehender Strahl ist jedoch bei einigen Anwendungen durchaus erwünscht, z.B. bei Outdoor-Anwendungen in großer Höhe o.ä. Die s. g. „Safety Mask“ bietet die Möglichkeit, den Bereich exakt einzustellen, in dem auch ein stehender Strahl vertretbar ist.

Per Software einstellbare Strahlüberlagerung

Alle PHAENON X Laserprojektoren sind mit motorisierter Strahljustierung ausgestattet. Diese interne Baugruppe ist über die „LA.Toolbox“ Software steuerbar. Jeder einzelne farbige Strahl kann damit nachjustiert werden bis alle Farben exakt übereinander liegen.
Diese komfortable Einstellung der Strahlüberlagerung ist ein großer Vorzug der PHAENON X Projektoren.

Durch häufigen Transport und zahlreiches An- und Abbauen der Projektoren kann sich die Position der einzelnen Laserstrahlen im Laufe der Zeit verstellen.
In der Praxis kommt es oft vor, dass der Laserprojektor schon im Bühnendesign eingebunden ist, z. B. am Truss in großer Höhe hängt und man beim Einschalten des Gerätes feststellt, dass die einzelnen Laserfarben nicht mehr übereinander liegen.
Mit dem „Beam Adjust“ Menü der LA.Toolbox Software kann die Justierung komfortabel vorgenommen werden, ohne das der Projektor abmontiert werden muss.
(Bei den Geräten der Vorgängerserie konnte das Nachjustieren nur direkt am Gerät mit kleinen Justierschrauben vorgenommen werden.)

DMX Support
