Diese RTI PIKO RGB Laserprojektoren sind ausschließlich mit modernster RTI Halbleiter Lasermodul-Technologie aufgebaut.

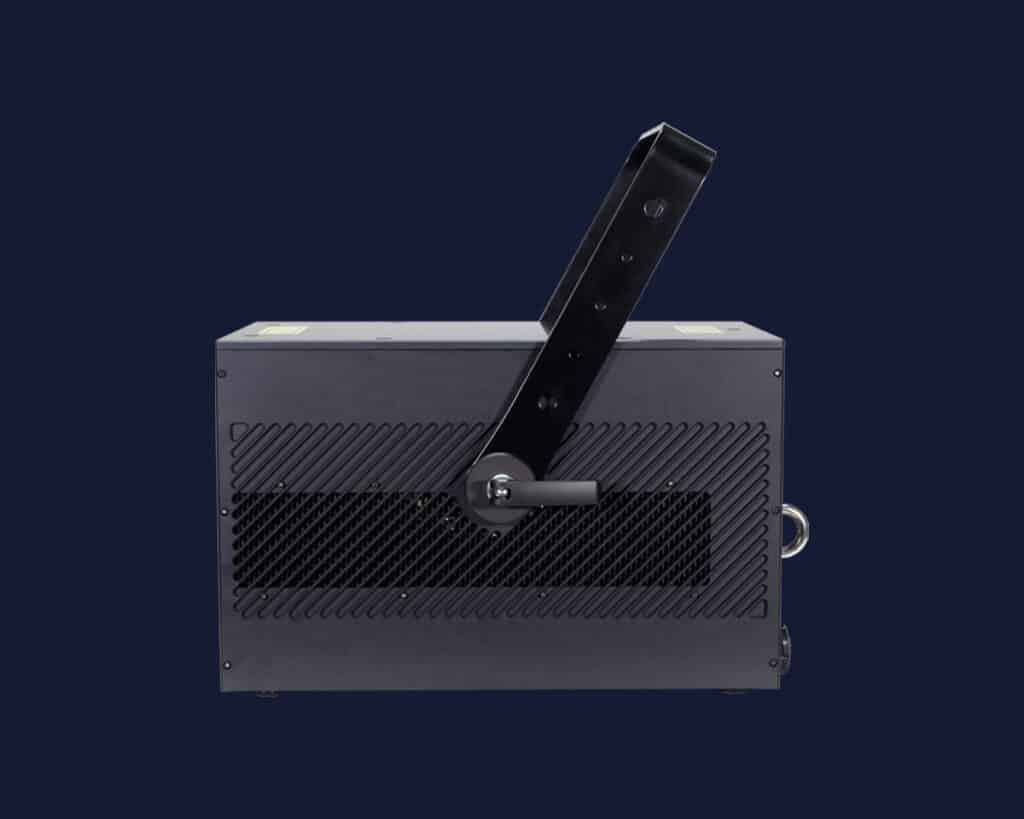

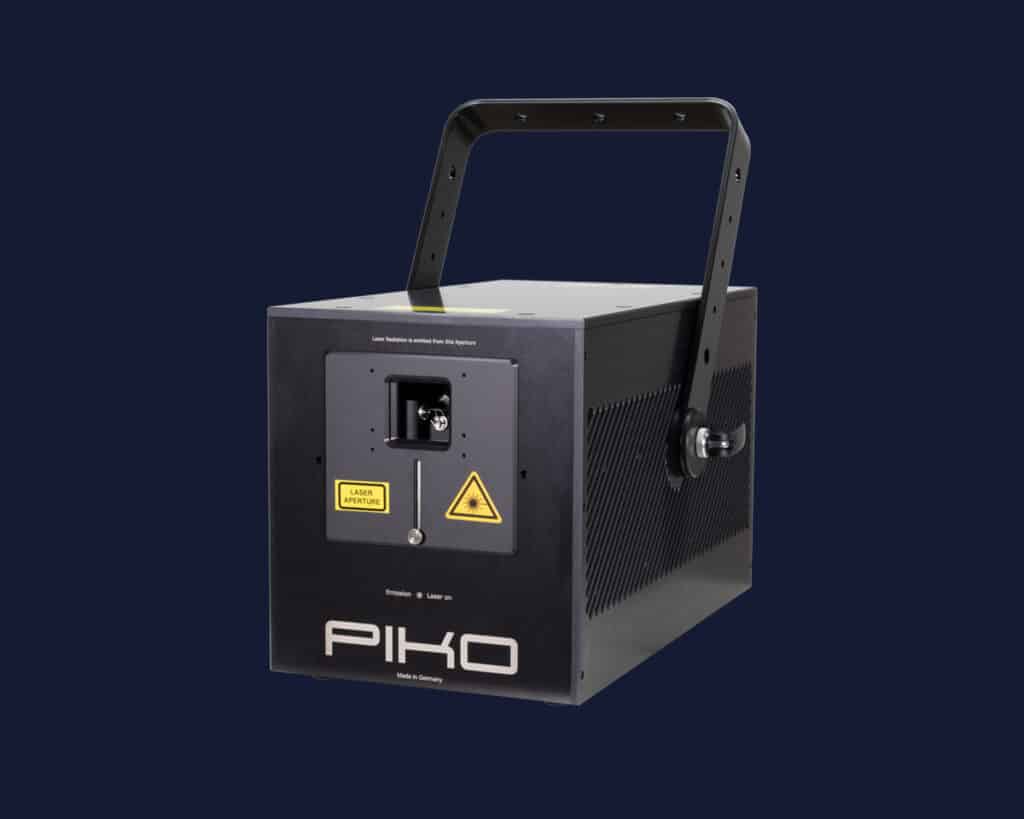

Der PIKO 65 und der PIKO 100 sind mit 70 bzw. 110 Watt garantierter optischer Ausgangsleistung an den Lasermodulen und 62 bzw. 100 Watt minimaler Leistung an den Laseraustritten die leistungsstärksten RGB-Laser der RTI PIKO Serie. Mit ihrem kompakten und robusten Gehäuse bieten sie eine hochprofessionelle Lösung. Die Laser werden komplett in Deutschland gefertigt und ausschließlich mit den leistungsstarken RTI-Halbleiterlasermodulen bestückt.
Diese Hochleistungs-RSL-Module mit ihrer extrem geringen Divergenz und einer homogenen Strahlform machen den RTI PIKOs zu hoch sichtbaren Lasersystemen. Die kleinen Strahldurchmesser von ca. 10 mm* ermöglichen den Einsatz von kleinen Scannerspiegeln mit geringerer Trägheit, was hohe Scangeschwindigkeiten ermöglicht.
Die Standardscanner können mit einer maximalen Scangeschwindigkeit von 38 kpps @ 8° ILDA und einem maximalen Scanwinkel von 48° betrieben werden.
Im Laserprojektor ist das intelligente LaserAnimation Sollinger Mainboard integriert, wodurch dem Laseroperator eine Vielzahl an Ansteuer- und Setting-Möglichkeiten (z.B. über die LA.toolbox) bzw. Übertragungsoptionen (wie etwa AVB) zur Verfügung stehen. Zusammen mit der serienmäßig integrierten FB4 Max wird die Ansteuerung u.a. über LAN, DMX, ArtNet und ILDA ermöglicht und größtmögliche Flexibilität gewährleistet. Alternativ kann anstelle der FB4 Max das ShowNET Laser Mainboard integriert werden, mit dem u.a. ILDA, LAN (Software), DMX- und ArtNet-Ansteuerung sowie der Player-Betrieb zur Verfügung stehen.
Mit dem LAS-Mainboard kann die Laserausgabe der PIKO-Projektoren über unseren Laser Disable Button via Ethernet unterbrochen werden. Der Laser Disable lässt sich einfach in das Netzwerk integrieren und konfigurieren. Über den integrierten Netzwerk-Switch können die Steuersignale direkt durchgeschleift werden.
Die leistungsstarken RTI PIKO RGB Laser eignen sich für Anwendungen im Innen- und Außenbereich, z. B. für Konzerte, Festivals und andere Großveranstaltungen. Diese Laserprojektoren sind vollständig staub- und strahlwassergeschützt nach IP65 und damit ideal für Anwendungen, bei denen mit Staub und Spritzwasser (z.B. durch Regen) zu rechnen ist. Projektionen über große Distanzen sind für den Laser dank seiner extrem hohen Leistung und guten Divergenz kein Problem.
|
Guaranteed optical output* |
Minimum power* |
R
638-639 nm
|
G
520-530 nm
|
B
445-450 nm
|
PIKO 65 | 70 W | 62 W | 18 | 23.1 | 36 |
PIKO 100 | 110 W | 100 W | 27 | 33 | 60 |
* at laser module | * at aperture |
AVB / TSN Schnittstelle zum Streamen von Daten via Ethernet, AIFF Player-Funktion, Stand-Alone Player, ILDA, DMX / ArtNET, Steuerungssoftware „LA.toolbox“ für PC oder Mac inklusive, LAN (Software) mit FB4 Max
Sie sehen gerade einen Platzhalterinhalt von Youtube. Um auf den eigentlichen Inhalt zuzugreifen, klicken Sie auf die Schaltfläche unten. Bitte beachten Sie, dass dabei Daten an Drittanbieter weitergegeben werden.
Mehr InformationenMit dieser intuitiven Software ist es möglich, wichtige Funktionen des Laserprojektors (modellabhängig) zu kontrollieren und Betriebswerte anzupassen. Die LA.toolbox gibt es als PC Version und Mac-Version. Beide werden zu jedem Laserprojektor mitgeliefert und stehen zusätzlich zum Download zur Verfügung.
Sämtliche Funktionen, Parameter / Anzeigen von allen verbundenen Lasersystemen können mit einer „LA.toolbox“ Oberfläche über das Ethernet kontrolliert werden.
Mit dem „Disable All“ Button kann die Laserausgabe an allen verbundenen Geräten sofort unterbrochen werden. Das ist bei einer umfangreichen Installation mit mehreren Laserprojektoren eine wichtige Sicherheitsforderung.
Für die PHAENON X Projektoren steht der volle Funktionsumfang der Software zur Verfügung.
Für sämtliche Anpassungen der Projektion steht ein Testbild zur Verfügung, das die vorgenommenen Einstellungen für
sofort visualisiert. Die Anpassungen können im Projektions-Menü exakt mit Slidern vorgenommen und in drei verschiedenen Transformations-Settings gespeichert werden.
Ein Timer ermöglicht es, den Status des Lasers zu einer bestimmten Zeit zu verändern, z. B. dass der Laser vom „Run“ in den „Standby“ Modus wechselt.
Mit Drop-Down-Menüs kann man die Zustände, die das Gerät beim Auslösen eines Timers einnehmen soll, auswählen und das Datum bzw. einen Datumsbereich (von / bis), die Uhrzeit sowie einen oder mehrere Wochentage angeben. Bis zu 6 Timer können konfiguriert werden.
Alle 6 ILDA-Farbkanäle sind für einen bestmöglichen Weißabgleich von 0% bis 100% skalierbar. Bis zu 4 Farbsettings lassen sich speichern und abrufen. Die ILDA Signale ‚Interlock‘ und ‚Intensity‘ werden zudem ausgewertet.
Für den Laserbetrieb gibt es vier auswählbare Laserstati:
„Shutdown“ I „Standby“ I „Test 10%“ I „Run“.
Im „Shutdown“-Modus sind die Treiber abgeschaltet und die Temperaturregelung ist nicht aktiv. Dadurch wird erheblich Energie eingespart.
Im „Standby“ werden die Laserquellen nicht bestromt, was ebenfalls Energie spart.
Im Gegensatz zum „Shutdown“ werden sie jedoch auf Betriebstemperatur gehalten. Das hat den Vorteil, dass aus dem „Standby“ ein schnelles Umschalten in den „Run-Modus“ möglich ist.
Vorteilhaft ist, dass man eine „Shutdown“ bzw. „Standby“-Automatik aktivieren kann. Dabei wechselt der Laser in einen der beiden Betriebsmodi, wenn über einen bestimmten, einstellbaren Zeitraum kein ILDA-Signal anliegt (z. B. am Ende einer Show). Das Gerät benötigt so weniger Strom und kühlt besser ab.
Umgebungstemperatur, Temperatur des Kühlkörpers, Innenraum- und Taupunkttemperatur, relative Luftfeuchtigkeit sowie Lüfterspannung werden übersichtlich angezeigt.
Für jede Laserquelle kann man die Stati überwachen, die Leistung skalieren und das Verhalten des Lasers bei einem kleinen
Modulationssignal mittels „Bias Offset“ leicht anpassen. Letzteres dient der optimalen Einstellung des effektvollen Softblankings am Lasergraph DSP.
Für jede Laserquelle kann man die Stati überwachen, die Leistung skalieren und das Verhalten des Lasers bei einem kleinen
Modulationssignal mittels „Bias Offset“ leicht anpassen. Letzteres dient der optimalen Einstellung des effektvollen Softblankings am Lasergraph DSP.
Diese Sicherheitstechnologie ermöglicht es, in einem Grafikeditor Bereiche zu definieren, die bei Laserprojektionen geschützt werden sollen, z.B. dort wo Videoprojektoren stationiert sind.
Ähnlich wie bei einem vektorbasierten Grafikprogramm kann im Editor eine Maske aus geometrischen Formen (Polygone, Kreise und Rechtecke) erstellt und für jede dieser Formen können individuell Sicherheitsparameter festgelegt werden.
Zwei verschiedene Masken-Funktionen stehen zur Verfügung:
1. Electronic Mask
Diese wichtige Funktion ermöglicht es, die Laserausgabe für bestimmte Bereiche einzuschränken. Für jede im Editor erstellte Form kann die Intensität der Laserstrahlung im Bereich von 0 – 100% reguliert werden. Es lassen sich so definierte Scanbereiche, z. B. im Publikumsraum oder Areale wo sich optisches Equipment (Videobeamer, Kameras) befindet, korrekt schützen.
Der große Vorteil dieser im Projektor konfigurierten Maske gegenüber einer mit einem Showcontroller erstellten Maske ist, dass evtl. Programmierfehler beim Editieren der Show diese Maske nicht außer Kraft setzen. Sie bietet Lasershowproduzenten damit wesentlich mehr Sicherheit!
2. Safety Mask
Aus Sicherheitsgründen ist in jedem Laserprojektor eine Scanner-Sicherheitsschaltung zum Schutz des Publikums integriert. Diese Schaltung ermittelt die Summe der Geschwindigkeiten für die horizontale und vertikale Ablenkung des Strahls und vergleicht diese mit der vorgegebenen Mindestgeschwindigkeit.
Ist die Strahlgeschwindigkeit geringer als die Mindestgeschwindigkeit bzw. steht der Strahl ganz still, unterbricht diese Schaltung den Laserstrahl.
Ein stehender Strahl ist jedoch bei einigen Anwendungen durchaus erwünscht, z.B. bei Outdoor-Anwendungen in großer Höhe o.ä. Die s. g. „Safety Mask“ bietet die Möglichkeit, den Bereich exakt einzustellen, in dem auch ein stehender Strahl vertretbar ist.
Alle PHAENON X Laserprojektoren sind mit motorisierter Strahljustierung ausgestattet. Diese interne Baugruppe ist über die „LA.Toolbox“ Software steuerbar. Jeder einzelne farbige Strahl kann damit nachjustiert werden bis alle Farben exakt übereinander liegen.
Diese komfortable Einstellung der Strahlüberlagerung ist ein großer Vorzug der PHAENON X Projektoren.
Durch häufigen Transport und zahlreiches An- und Abbauen der Projektoren kann sich die Position der einzelnen Laserstrahlen im Laufe der Zeit verstellen.
In der Praxis kommt es oft vor, dass der Laserprojektor schon im Bühnendesign eingebunden ist, z. B. am Truss in großer Höhe hängt und man beim Einschalten des Gerätes feststellt, dass die einzelnen Laserfarben nicht mehr übereinander liegen.
Mit dem „Beam Adjust“ Menü der LA.Toolbox Software kann die Justierung komfortabel vorgenommen werden, ohne das der Projektor abmontiert werden muss.
(Bei den Geräten der Vorgängerserie konnte das Nachjustieren nur direkt am Gerät mit kleinen Justierschrauben vorgenommen werden.)
Ein optional integriertes Grating Modul im Projektor lässt sich über DMX oder über die „Grating Wheel Settings“ der Software steuern. Bis zu 4 Settings können dabei gespeichert werden.
Die DMX-Basisadresse ist über die Software einfach einstellbar.
