UNREAL

Leistungsstarke und kompakte IP65-Laserprojektoren im Leichtbauformat

UNREAL

Leistungsstarke und kompakte IP65-Laserprojektoren im Leichtbauformat

Die UNREAL-Showlaser-Serie von LaserAnimation Sollinger umfasst zwei leistungsstarke RGB-Laserprojektoren mit garantierten optischen Leistungen von 60 W (UNREAL 60) bzw. 120 W (UNREAL 120).

Die in Deutschland hergestellten Projektoren basieren auf roten (637 nm), grünen (525 nm) und blauen (455 nm) RSL-Gen.-4-Lasermodulen, die von LaserAnimation eigens entwickelt und in Berlin gefertigt werden. Die analog modulierten CW-Module sorgen für eine homogene Strahlqualität. Die Scanner arbeiten mit einer maximalen Scangeschwindigkeit von 38 kpps und einem maximalen Scanwinkel von 48°.

Die Ansteuerung kann wahlweise über die integrierte FB4-Schnittstelle, als Stand-alone-Player oder via Art-Net erfolgen. Die Farbauswahl sowie die Konfiguration des optionalen LAS-LAN-Disable-Buttons erfolgen bequem über die LA.toolbox-Software.

Optional können eine AVB-Karte, eine ILDA- oder eine DMX-Schnittstelle integriert werden.

Ein umfassendes Sicherheitskonzept sorgt für Lasersicherheit: Scanfail-Safety, ein physisch 3-fach verstellbarer Beam Blocker, Schlüsselschalter, Interlock sowie Emissions-LEDs auf der Vorder- und Rückseite.

Dank ihres nach IP65-Standard aufgebauten Gehäuses sind die UNREAL-Projektoren staub- und wasserdicht und somit ideal für den Außeneinsatz bei Umgebungstemperaturen von -10 °C bis +40 °C geeignet. Ein großzügig dimensionierter Kühlkörper, Peltier-Elemente zum Heizen und Kühlen sowie temperaturgeregelte Hochleistungslüfter sorgen für ein zuverlässiges Thermomanagement, auch im Dauerbetrieb.

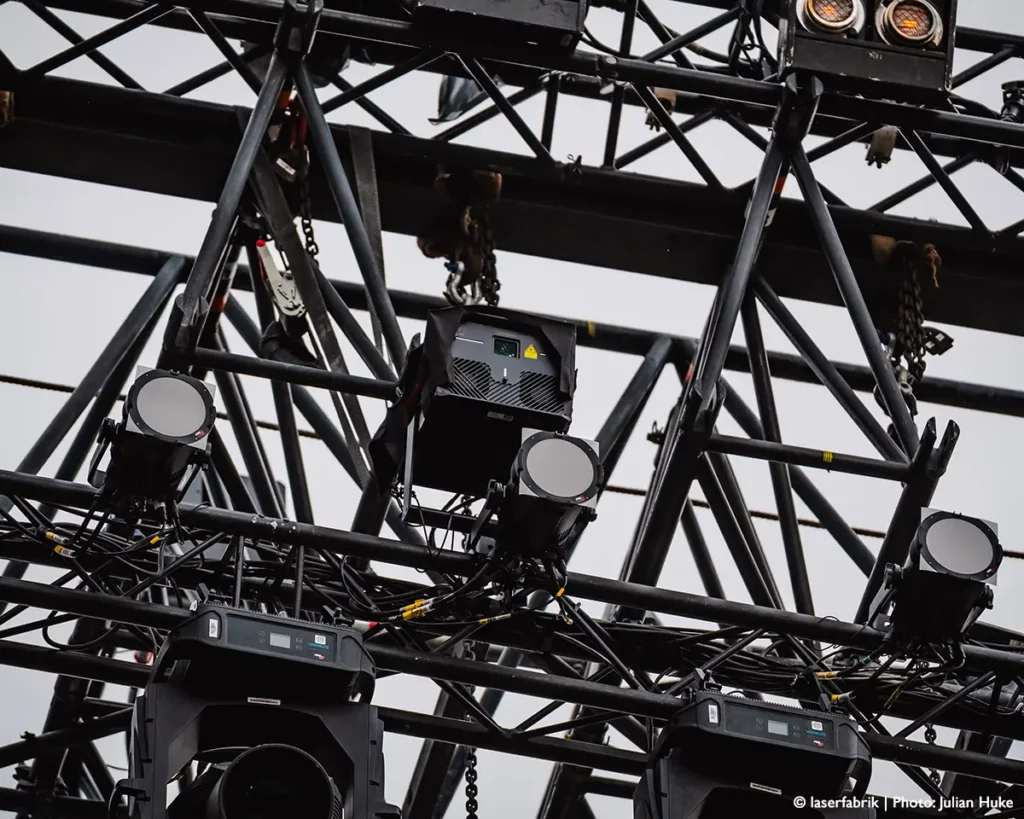

Trotz ihrer hohen Leistung wiegen die UNREAL-Projektoren nur 15,5 kg. Mit Abmessungen von 34,5 x 28,1 x 22,3 cm sind sie deutlich leichter und kompakter als vergleichbare Systeme dieser Leistungsklasse. Das ist ein entscheidender Vorteil für Transport, Rigging und Touring-Anwendungen.

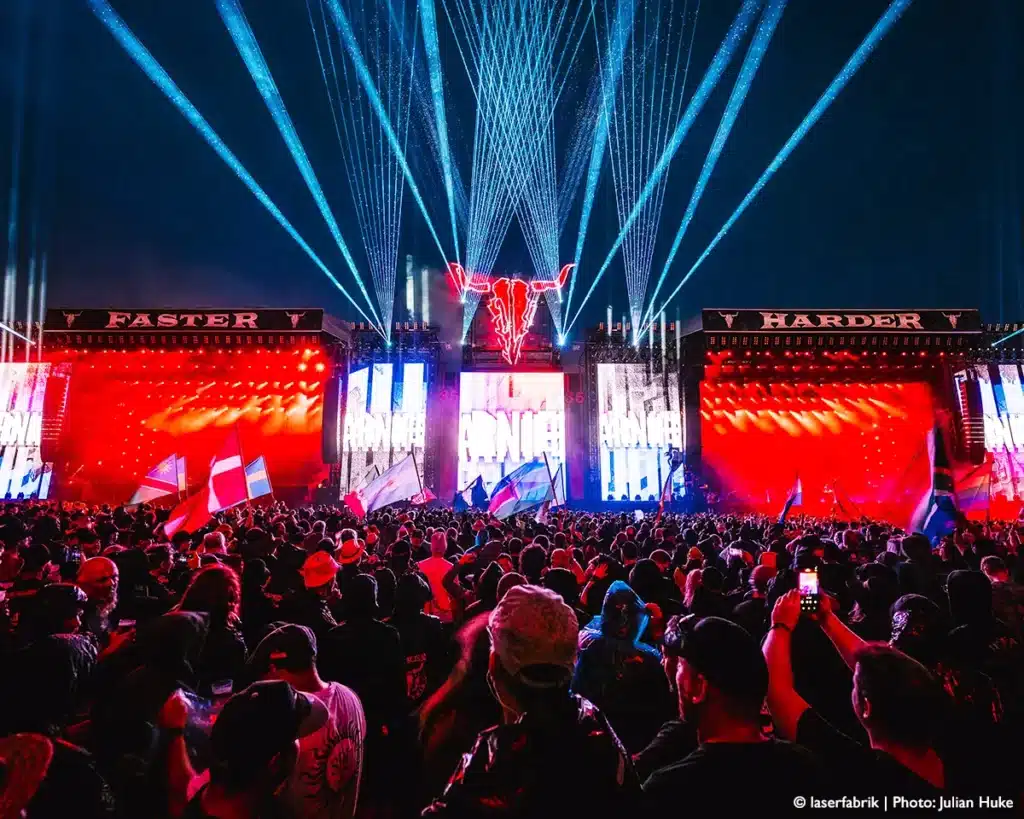

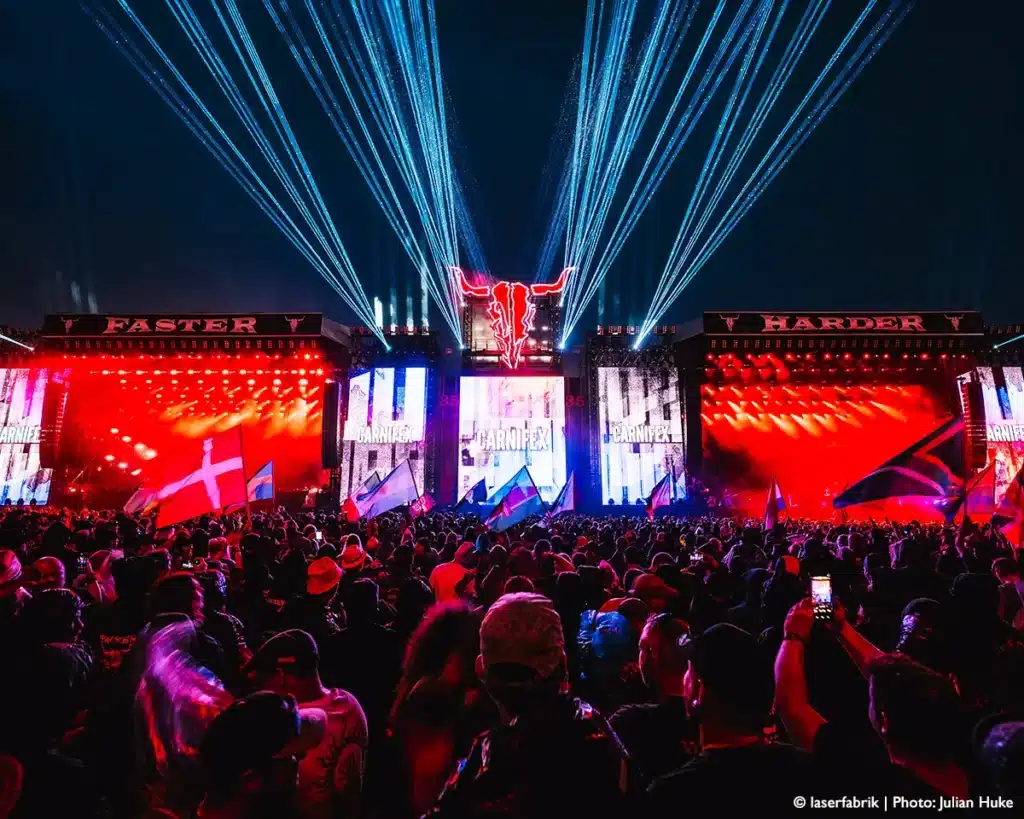

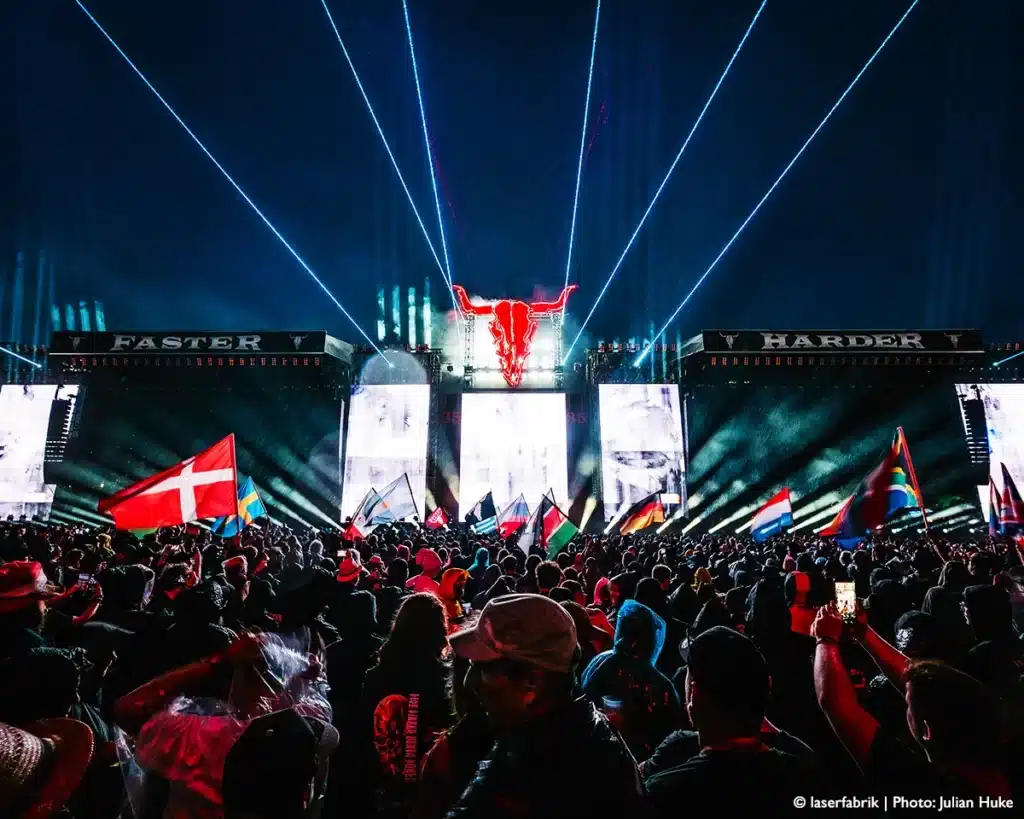

Dank standardisierter Anschlüsse lassen sie sich einfach in bestehende Setups integrieren. Damit sind sie die ideale Lösung für Großveranstaltungen, Festinstallationen und alle Anwendungen, bei denen kompromisslose und überzeugende Ergebnisse gefragt sind.

Ausstattung

	Guaranteed optical output*	Minimum power*	R 637 nm	G 525 nm	B 455
UNREAL 60	60 W	55 W	17	20	27.5
UNREAL 120	120 W	110 W	34	40	55
	* at laser module	* at aperture

Betriebsmodi

FB4-Interface
Stand-Alone Player
Art-Net

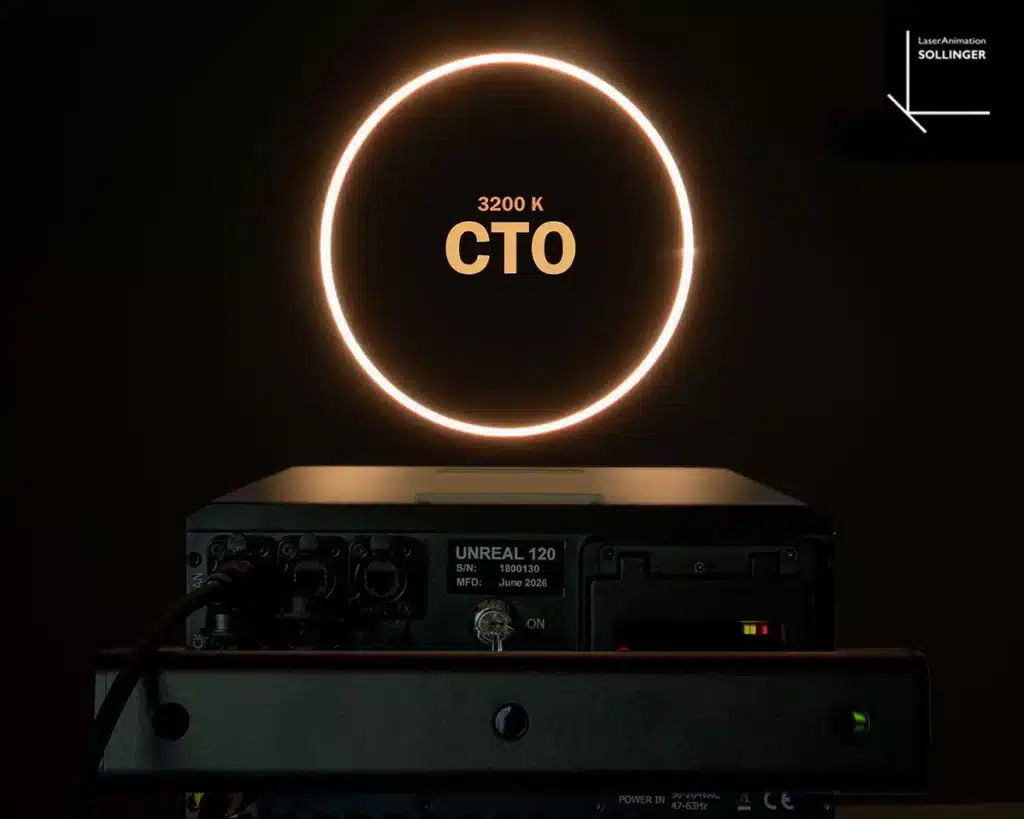

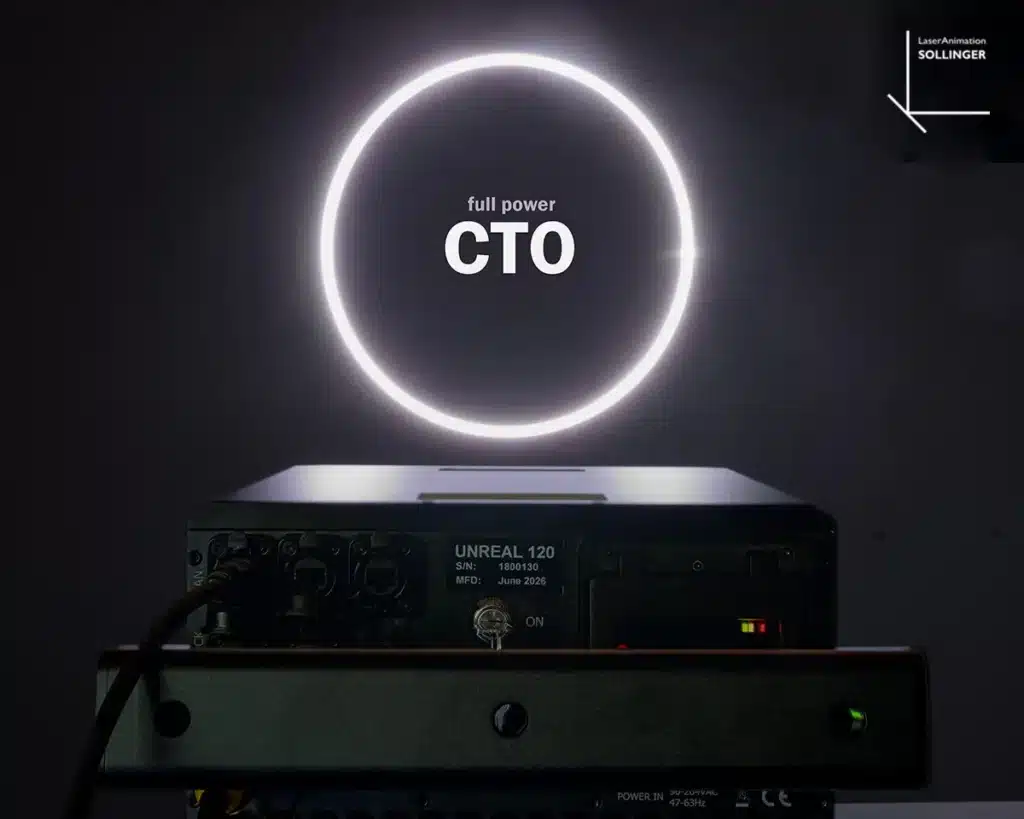

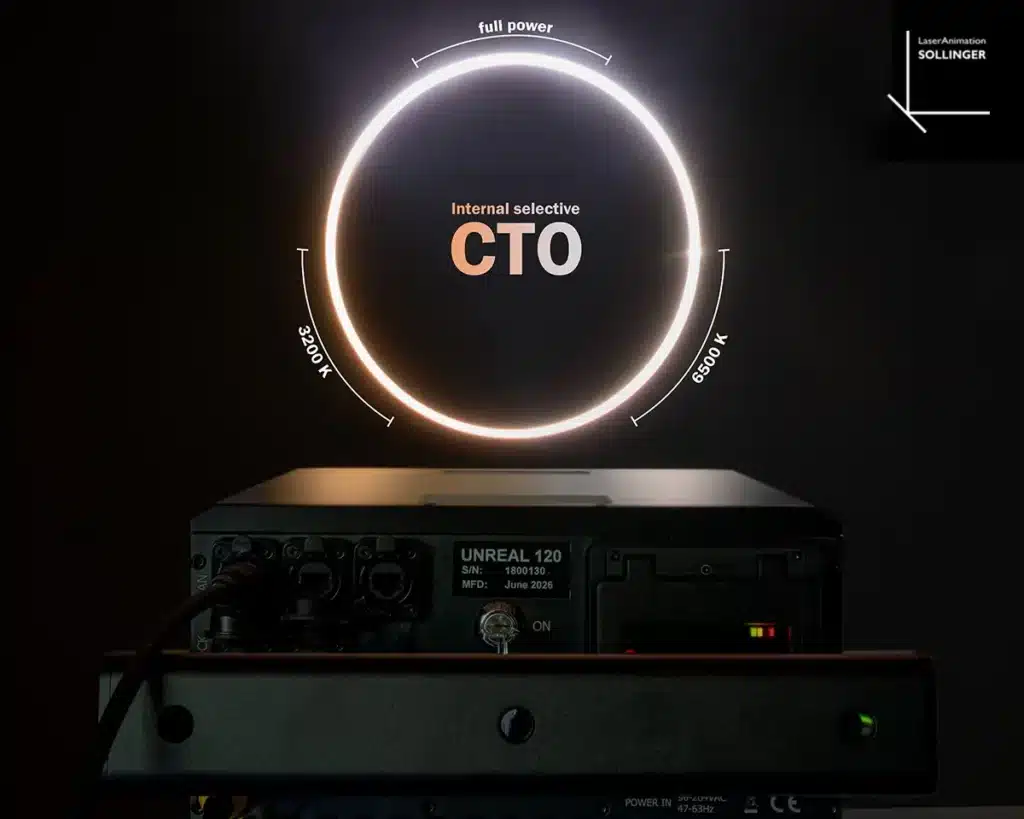

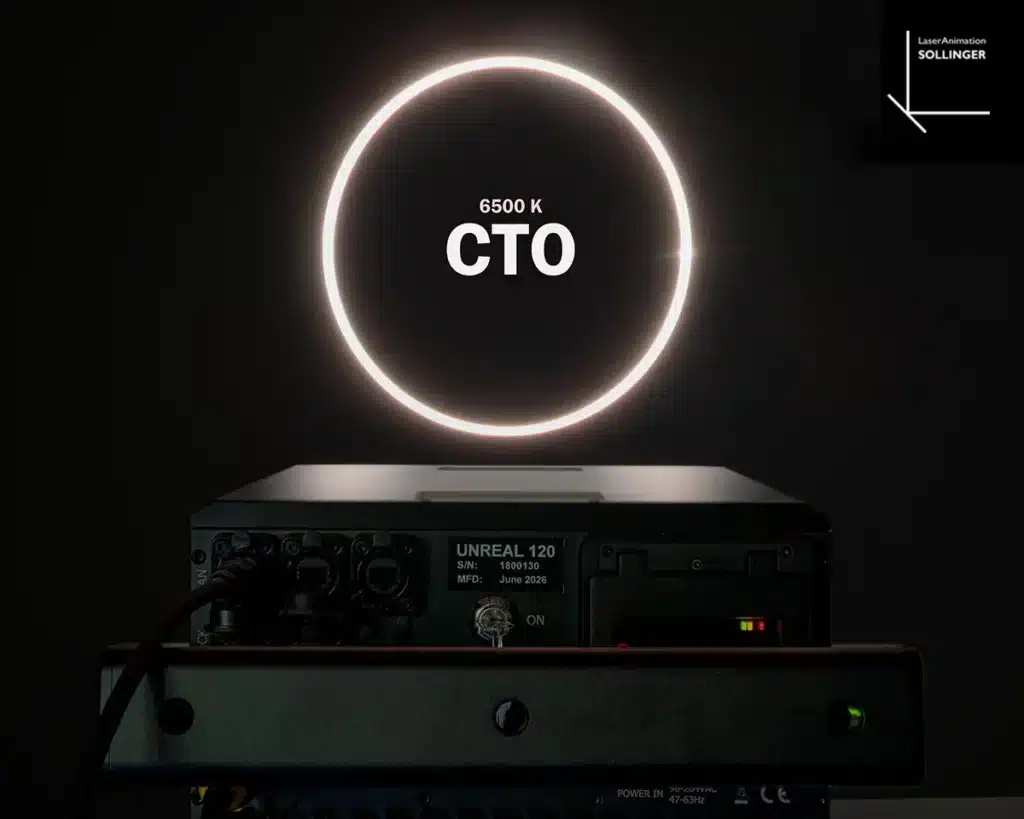

Farbselektion über die LA.toolbox

Scanner

38 kpps at 8°, max. 48°

Divergenz*

0.8 mrad

Strahldaten

10 mm

Abmessungen

L 34,5 cm x B 28,1 cm x H 22,3 cm

Gewicht

15.5 kg

IP Rating

65

Lieferumfang

LA.toolbox, Stromkabel, Bedienungsanleitung, Interlock-Stecker, Schlüssel

*FWHM modellabhängiger Durchschnittswert

Eigenschaften

Modulares Lasersystem mit von LaserAnimation gefertigten roten, grünen sowie blauen RSL-Gen.-4-Laserdioden-Modulen
Ultraleicht: nur 15,5 kg
Ultrakompaktes Gehäuse: nur 34,5 x 28,1 x 22,3 cm
Nach IP65-Schutzklasse designtes Gehäuse
Standardmäßig integriertes FB4-Interface
Steuerung mittels „LA.toolbox“-Software
- Farbauswahl
- LAN Disable Button (optional erhältlich)
Physisch dreifach verstellbarer Beamblocker
Bestens für den Außeneinsatz geeignet: Umgebungstemperatur von -10 °C bis +40 °C
Optional: DMX, AVB, ILDA
Optional: LAS LAN Disable Button

LA.toolbox Software

Mit dieser intuitiven Software ist es möglich, wichtige Funktionen des Laserprojektors (modellabhängig) zu kontrollieren und Betriebswerte anzupassen. Die LA.toolbox gibt es als PC Version und Mac-Version. Beide werden zu jedem Laserprojektor mitgeliefert und stehen zusätzlich zum Download zur Verfügung.

Eine Start-Oberfläche für alle verbundene Projektoren

Sämtliche Funktionen, Parameter / Anzeigen von allen verbundenen Lasersystemen können mit einer „LA.toolbox“ Oberfläche über das Ethernet kontrolliert werden.

Mit dem „Disable All“ Button kann die Laserausgabe an allen verbundenen Geräten sofort unterbrochen werden. Das ist bei einer umfangreichen Installation mit mehreren Laserprojektoren eine wichtige Sicherheitsforderung.

Übersichtliche Oberfläche zur Steuerung jedes einzelnen Projektors

Umfassende Einstellungen der Projektion

Für sämtliche Anpassungen der Projektion steht ein Testbild zur Verfügung, das die vorgenommenen Einstellungen für

horizontale, vertikale Größe,
Invertierung,
Positions-Offsets,
Trapezkorrektur und
Rotation

sofort visualisiert. Die Anpassungen können im Projektions-Menü exakt mit Slidern vorgenommen und in drei verschiedenen Transformations-Settings gespeichert werden.

Komfortable "Timer Settings"

Ein Timer ermöglicht es, den Status des Lasers zu einer bestimmten Zeit zu verändern, z. B. dass der Laser vom „Run“ in den „Standby“ Modus wechselt.
Mit Drop-Down-Menüs kann man die Zustände, die das Gerät beim Auslösen eines Timers einnehmen soll, auswählen und das Datum bzw. einen Datumsbereich (von / bis), die Uhrzeit sowie einen oder mehrere Wochentage angeben. Bis zu 6 Timer können konfiguriert werden.

ILDA Settings

Status Settings

Für den Laserbetrieb gibt es vier auswählbare Laserstati:
„Shutdown“ I „Standby“ I „Test 10%“ I „Run“.

Im „Shutdown“-Modus sind die Treiber abgeschaltet und die Temperaturregelung ist nicht aktiv. Dadurch wird erheblich Energie eingespart.

Im „Standby“ werden die Laserquellen nicht bestromt, was ebenfalls Energie spart.
Im Gegensatz zum „Shutdown“ werden sie jedoch auf Betriebstemperatur gehalten. Das hat den Vorteil, dass aus dem „Standby“ ein schnelles Umschalten in den „Run-Modus“ möglich ist.

Vorteilhaft ist, dass man eine „Shutdown“ bzw. „Standby“-Automatik aktivieren kann. Dabei wechselt der Laser in einen der beiden Betriebsmodi, wenn über einen bestimmten, einstellbaren Zeitraum kein ILDA-Signal anliegt (z. B. am Ende einer Show). Das Gerät benötigt so weniger Strom und kühlt besser ab.

Climate Status

Detaillierte Informationen über die integrierten Laserquellen

Electronic Masking - Lasersicherheit in einer neuen Dimension

Diese Sicherheitstechnologie ermöglicht es, in einem Grafikeditor Bereiche zu definieren, die bei Laserprojektionen geschützt werden sollen, z.B. dort wo Videoprojektoren stationiert sind.
Ähnlich wie bei einem vektorbasierten Grafikprogramm kann im Editor eine Maske aus geometrischen Formen (Polygone, Kreise und Rechtecke) erstellt und für jede dieser Formen können individuell Sicherheitsparameter festgelegt werden.

Zwei verschiedene Masken-Funktionen stehen zur Verfügung:

1. Electronic Mask

Diese wichtige Funktion ermöglicht es, die Laserausgabe für bestimmte Bereiche einzuschränken. Für jede im Editor erstellte Form kann die Intensität der Laserstrahlung im Bereich von 0 – 100% reguliert werden. Es lassen sich so definierte Scanbereiche, z. B. im Publikumsraum oder Areale wo sich optisches Equipment (Videobeamer, Kameras) befindet, korrekt schützen.
Der große Vorteil dieser im Projektor konfigurierten Maske gegenüber einer mit einem Showcontroller erstellten Maske ist, dass evtl. Programmierfehler beim Editieren der Show diese Maske nicht außer Kraft setzen. Sie bietet Lasershowproduzenten damit wesentlich mehr Sicherheit!

2. Safety Mask

Aus Sicherheitsgründen ist in jedem Laserprojektor eine Scanner-Sicherheitsschaltung zum Schutz des Publikums integriert. Diese Schaltung ermittelt die Summe der Geschwindigkeiten für die horizontale und vertikale Ablenkung des Strahls und vergleicht diese mit der vorgegebenen Mindestgeschwindigkeit.
Ist die Strahlgeschwindigkeit geringer als die Mindestgeschwindigkeit bzw. steht der Strahl ganz still, unterbricht diese Schaltung den Laserstrahl.

Ein stehender Strahl ist jedoch bei einigen Anwendungen durchaus erwünscht, z.B. bei Outdoor-Anwendungen in großer Höhe o.ä. Die s. g. „Safety Mask“ bietet die Möglichkeit, den Bereich exakt einzustellen, in dem auch ein stehender Strahl vertretbar ist.

Per Software einstellbare Strahlüberlagerung

Alle PHAENON X Laserprojektoren sind mit motorisierter Strahljustierung ausgestattet. Diese interne Baugruppe ist über die „LA.Toolbox“ Software steuerbar. Jeder einzelne farbige Strahl kann damit nachjustiert werden bis alle Farben exakt übereinander liegen.
Diese komfortable Einstellung der Strahlüberlagerung ist ein großer Vorzug der PHAENON X Projektoren.

Durch häufigen Transport und zahlreiches An- und Abbauen der Projektoren kann sich die Position der einzelnen Laserstrahlen im Laufe der Zeit verstellen.
In der Praxis kommt es oft vor, dass der Laserprojektor schon im Bühnendesign eingebunden ist, z. B. am Truss in großer Höhe hängt und man beim Einschalten des Gerätes feststellt, dass die einzelnen Laserfarben nicht mehr übereinander liegen.
Mit dem „Beam Adjust“ Menü der LA.Toolbox Software kann die Justierung komfortabel vorgenommen werden, ohne das der Projektor abmontiert werden muss.
(Bei den Geräten der Vorgängerserie konnte das Nachjustieren nur direkt am Gerät mit kleinen Justierschrauben vorgenommen werden.)

DMX Support

Hier sehen Sie eine LA.toolbox Software Animation
